2016年杭州市亮化工程“保俶杯”G20峰会专项奖 获奖项目部分案例赏析
设计单位:设计人员:
2016年杭州市亮化工程“保俶杯”G20峰会专项奖
获奖项目部分案例赏析
杭州市亮化工程“保俶杯”奖是城市照明(包括道路照明和景观照明)优质工程的市级奖项,也是评价亮化工程设计效果、工程质量、养护质量、管理水平、市民满意度等的综合奖项。根据《杭州市亮化工程“保俶杯”奖评选办法》,“保俶杯”奖项下设“道路照明奖”(含道路、隧道、地下通道等保障交通安全的功能性照明)、“景观照明奖”(指通过人工光以装饰和造景为目的的户外照明)和“城市照明养护奖”(含各类城市照明设施养护项目)。其中,“景观照明奖”设“一等奖”、“二等奖”、“三等奖”等级别。因2016年杭州G20峰会的召开,所以2016年特设“保俶杯”杭州G20峰会专项奖。
2016年度“保俶杯”杭州G20峰会专项奖的评选工作,由参评单位自主申报,经过评审委员会的现场踏勘评分、初审汇报、综合评议、投票表决等程序,已经圆满结束。以下获奖项目为景观照明一等奖案例。

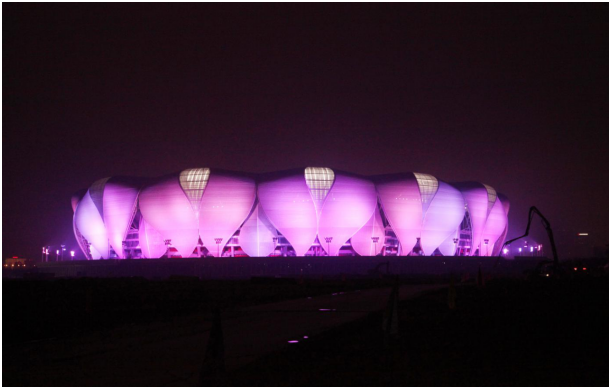

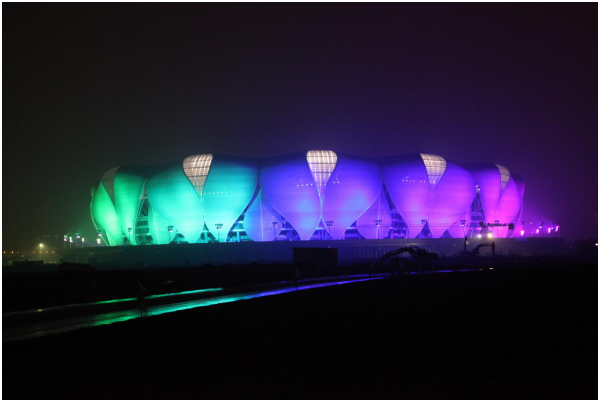

项目名称:杭州奥体博览中心主体育场建筑外立面夜景照明(泛光)工程
申报单位:滨和环境建设集团有限公司
杭州中恒派威电源有限公司
杭州奥体博览城规划总面积为583.89公顷,规划总建筑面积1302万平方米,分为核心区和辐射区两部分。奥体中心的“有机”造型设计灵感源于自然界的花朵,主体育场更是犹如绽放于钱塘江边的白莲花。杭州奥体博览中心主体育场固定座位80011座,为特级特大型体育建筑物,整个结构由混凝土看台和钢结构罩棚组成。整个钢结构罩棚由14组(28片)主花瓣、13片次花瓣组成。罩棚外边缘长轴方向为333m,短轴方向为285m,罩棚最大宽度68m,悬挑长度52.5m,罩棚最高点标高59.40m。主体结构形式:主体育场看台和附属用房为钢筋混凝土框架剪力墙结构,罩棚为空间管桁架+弦支单层网壳钢结构体系;第一检录处及能源中心为钢筋混凝土框架结构。
灯具采用简约、时尚、现代化外观设计,外壳采用铝合金灯体和整体模压加工工艺,特殊的结构设计确保了良好的散热效果,有效地减少了LED使用过程中的光衰。灯具的整体化设计有效地提高了防水性能,灯具可配置白光或RGB,可在短距离达到混光要求,体现五彩斑斓的灯光效果,采用标准的DMX512控制接口、完全兼容标准DMX512控制台。简洁的布线,使灯具安装和维护更加方便、快捷,多角度透镜设计,不仅满足各种亮化设计需求,并使光的利用率达到最大值,大角度安装方式,满足不同的环境需求和角度调整。
照明工程中,坚持使用低碳、节能环保产品和设备,坚持绿色照明、以人为本的设计原则, 通过对道路周边建筑物采用协调、恰当的照明方法,合理分布亮度、减少光污染。采用先进的智能控制技术,提高控制管理的科学性,最大限度地提高控制管理效率,降低运行和维护成本,让所有景观照明加入城市照明远程集中监控系统。

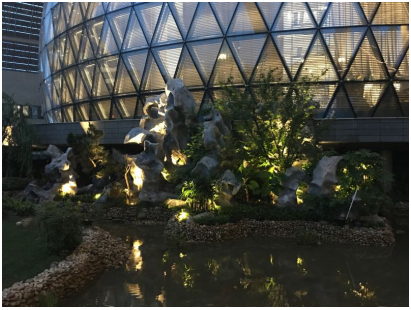

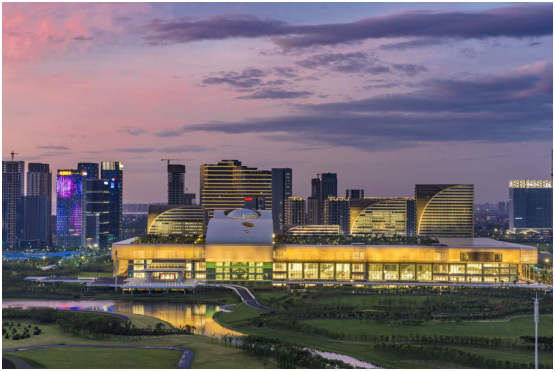

项目名称:杭州国际博览中心泛光及景观照明工程
申报单位:杭州易融建设有限公司
杭州国际博览中心泛光照明工程位于钱塘江畔,该项目由杭州易融建设有限公司负责施工,以匠工精神对工程施工质量精益求精,实现设计理念,完美展现G20主会场宏伟的建筑特色。
该工程中主要有LED大功率投光灯、旗杆地埋灯、植物投光灯、LED洗墙灯、LED线型灯、LED变色洗墙灯等多种类型灯具,其中灯具主要以3000K暖色色温为主,使人觉得大气而不落俗。八米平台落客平台作为峰会期间,各国主要领导人的必经之路,每当夜色降临的时候,远远望去,杭州国际博览中心金碧辉煌,各国国旗在灯光的映射下飞扬,从而展现杭州国际博览中心的风采,开怀迎接各国来宾的大气。

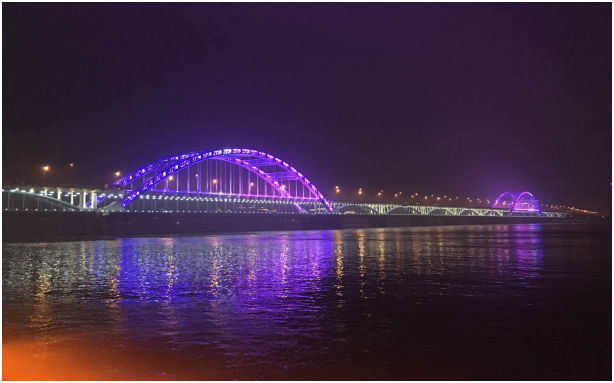

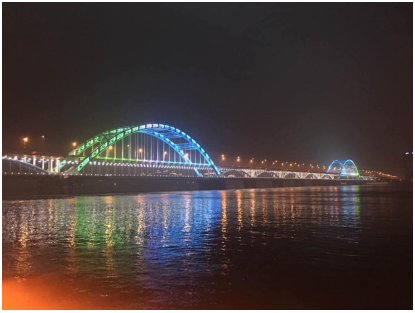

项目名称:钱江四桥亮灯工程
申报单位:杭州滨讯科技有限公司
杭州罗莱迪思照明系统有限公司
钱江四桥又名复兴大桥,作为钱塘江上第一座特大型城市桥梁,全长1376米,是具有民族特色拱桥结构的成功范例,大桥的建设创造了多个历史之最。此次亮化工程,以“承接两岸、融连水天”为主题,以动态与静态,彩色光与单色光相结合,与彩虹快速路及中河高架相连接、呼应。单色变化如巨龙腾飞,钱塘江潮涌动,展现钱塘江文化。彩色变化宛如彩虹横跨钱塘江,紧扣设计主题。用色彩的魅力架起杭州连接世界的彩虹桥,突显了地方特色和时代精神。
充分运用照明美学辅以桥梁的基本元素,以点、线、面相结合构成照明体系,表现其特色。充分考虑不同的方位和角度进行桥梁夜景观照明设计,选取适当的亮度使桥梁在三维空间的环境中凸显出它的局部或细部,表现桥梁总体艺术造型及独特的结构特征。

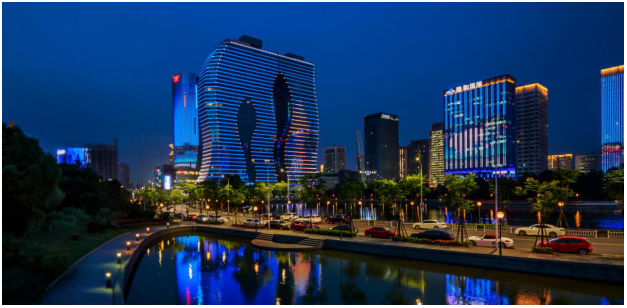

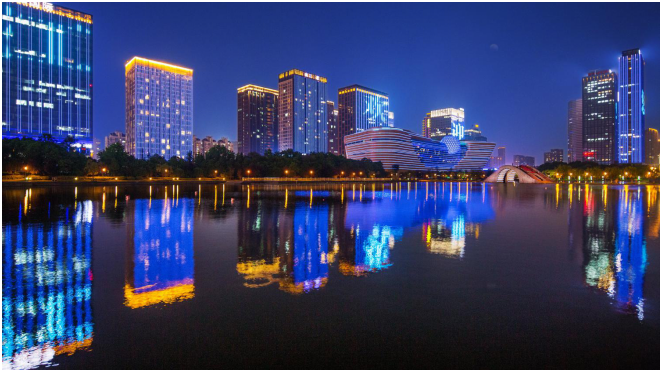

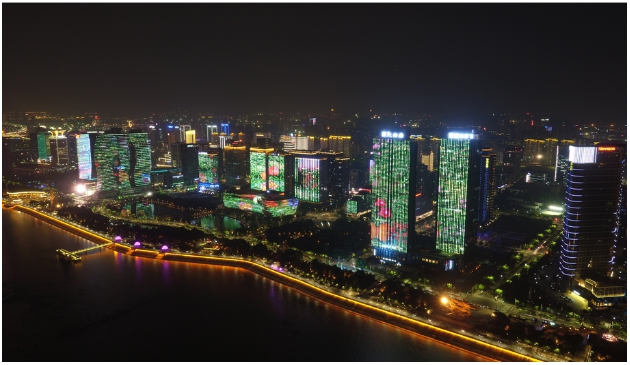

项目名称:杭州滨江区时代高架以东沿楼宇亮灯工程
申报单位:杭州银龙实业有限公司
深圳磊明科技有限公司

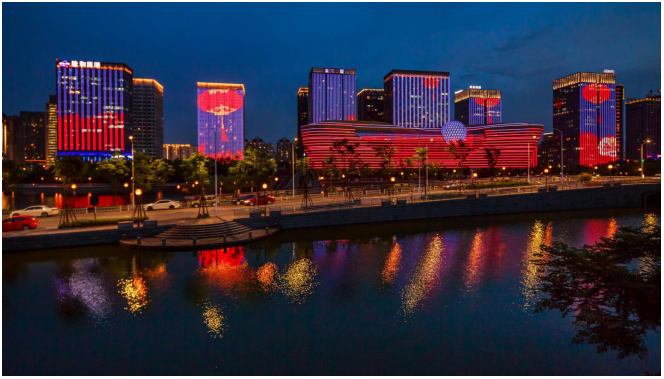

钱塘江南岸时代高架以东沿江楼宇亮化工程,项目始建于2015年11月,于2016年4月全部完工。以“钱江夜曲”为主题进行展开设计,以动静结合的创作手法,在钱江沿岸展开多彩的画面,奏响最美的和声。
主题灯光动态表演区,顶部主要采用功率约36W、色温2000K左右、光束角约10°×50°的LED洗墙灯和功率约54W、色温2000K左右、光束角约45°的LED投光灯。建筑立面主要采用功率约1.5W,RGB,光束角120°-180°的LED像素点,通过控制形成视屏墙的效果。
选取以低碳科技馆为中心建筑,向东延伸至星光二期大厦,向西延伸至信雅达国际,作为主题灯光动态表演区,整体氛围追求绚丽,与熠彩星云、日月同辉相呼应。在中秋、国庆、春节、动漫节这类重大节假日的夜晚呈现不同主题灯光的节庆效果。采用智能控制多灯多楼联动所形成的光色模拟钱塘江潮水的平缓与激昂,更能达到完美的艺术效果和情感撞击。
灯光将随着江水而动,钱塘江大潮来时,江水汹涌,而灯光也将随着潮水流动的方向演绎着潮起潮落,江水静寂时,灯光又将变得温和淡雅,体现出钱塘江特有的文化特色。

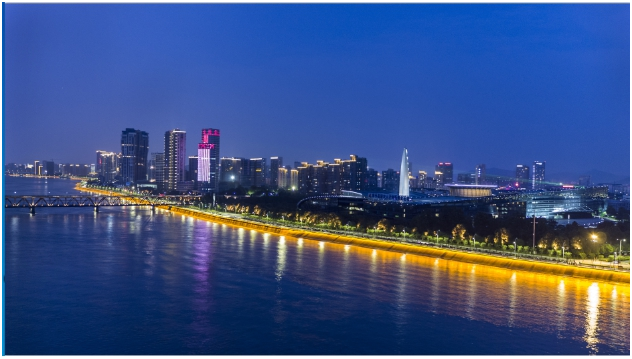

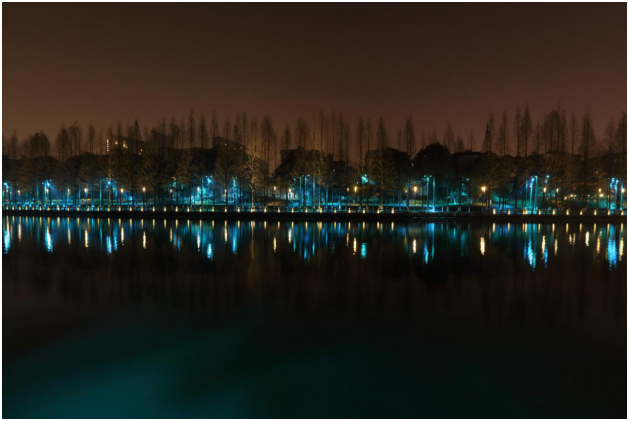

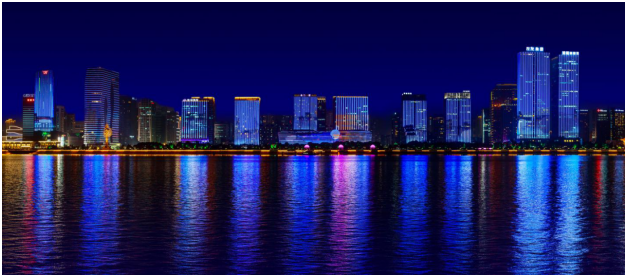

项目名称:杭州滨江区钱塘江南岸江堤亮灯工程
申报单位:香港银河照明国际有限公司
杭州滨江区钱塘江南岸江堤亮灯工程项目全部选用香港银河照明的灯具产品,整个江堤的夜景观突出“江城一体,繁荣辉煌”的夜景特色。灯具使用1600K色温 波长590-592nm,对春夏秋冬四季的灯光进行智能控制,实现可调可控、该亮则亮、追逐模式,灰暗名都变化的“动态江南”夜景。江水、堤岸、建筑、绿化在五光十色变幻多姿的灯光中描绘出一副名为“钱江夜曲”的水彩长卷。

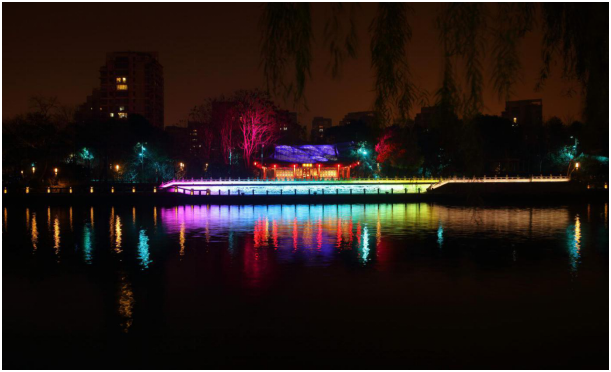

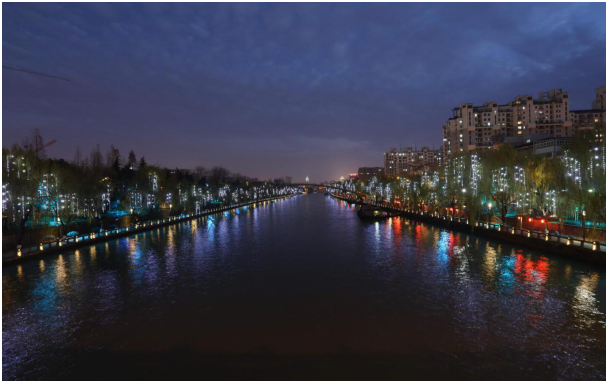

项目名称:京杭大运河杭州段景观灯光提升项目
申报单位:浙江城建园林设计院有限公司
杭州勇电照明有限公司
作为京杭大运河的最南端以及浙东运河的起点,千年古河给杭州带来了独特的水乡风韵,孕育着两岸的繁华。京杭大运河江涨桥至大关桥段曾是“十里银湖墅”的中心区域,蕴涵着深厚的古运河文化。此次对该地段进行照明设计不再以“亮”为目的,而是要用光来展现运河的内在气质,让人感受到运河浓重的历史文化内涵和宁静的氛围。
运河沿岸栽植柳树,安装在树木上的灯具对体积要求较高,经过多达15种的试装方案后,最终采用仿真柳叶的造型,将勇电二次封装LED点光源固定在柳树分枝上,并对外露支架和线路进行仿真色及仿真树藤缠绕处理,柳树的白天景观几乎没有受到任何装灯的影响。为了不影响沿岸居民及游客的行走安全,灯具安装均采用作业船加摇臂登高车形式。考虑到运河两岸水系纵横且横跨有多座桥梁,运河各段之间很多地方信号断点,无法采用常规的有线信号同步模式,最终实施时采用卫星信号同步控制模式,将两个节点之间的信号进行卫星同步,使得分散在柳树上的点光源能够瞬间完全达到同步和单灯控制效果,将运河夜色装点的格外美丽迷人。
在夜景灯光展现上,以银白色体现十里银湖墅节点,加入明暗渐变等动画效果,夜景景观呈现衔接有序,兼顾两岸人行视线、桥上视线以及游船视线。夜晚亮灯后,十里银湖墅透着萤火虫般的点点星光,如梦如幻,两岸柳树上,缀满了一颗颗亮晶晶的“小流星”,引得围观群众纷纷驻足观赏。
此次亮灯共采用勇电二次封装Φ20点光源48825颗、Φ90点光源8680颗,勇电LED照明灯具防护等级高达IP68,经受住了河边潮湿环境的考验,灯具具有节能环保、寿命长、光效好等优点,能更好的实现智能照明系统智能控制,在践行“低碳理念”的同时,展示着运河的夜景新魅力。

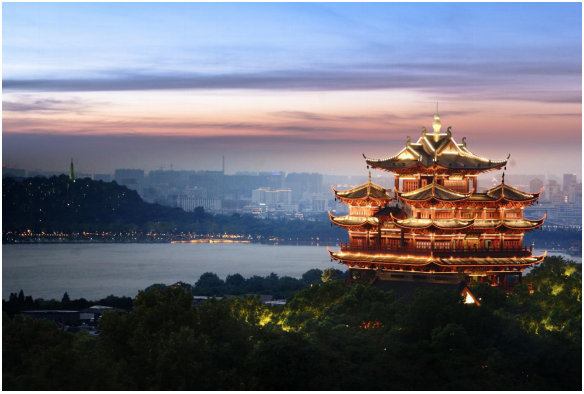

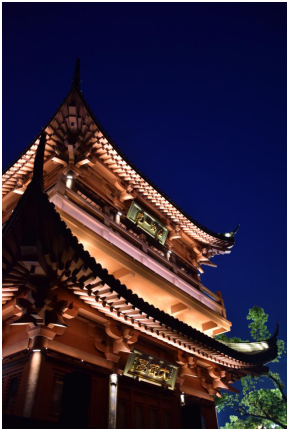

项目名称:吴山亮灯工程
申报单位:杭州柏年智能光电子股份有限公司
吴山亮灯工程隶属于西湖夜景亮化提升工程,西湖的夜景亮化提升工程主要集中在北线区域。而这次西湖“增亮”,将重点着墨南线的山体。吴山亮灯工程重点打造山体顶部泛光照明,凸显山体轮廓线。吴山亮灯工程施工按照设计图纸和泛光照明工程施工流程,结合建筑泛光照明安装以及灯杆安装的特点,该工程安装按照“分段施工、样板先行、流水交叉、分段调试、整体联调”的原则进行部署。
吴山亮灯工程的亮灯智慧控制系统,对亮化提升后的山体、山顶亭台楼阁、环湖道路、建筑进行智能控制,实现可调可控、该亮则亮、该幽则幽的“水墨江南”夜景。通过系统控制可以让灯光的冷暖色调达到四季变换的效果。此外,吴山亮灯后与北线灯光的完善,也会提升西湖整体亮灯的层次感。

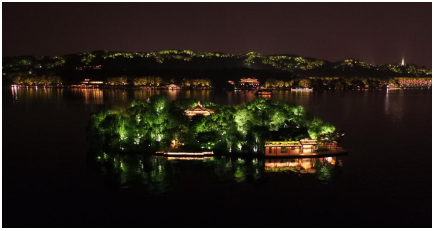

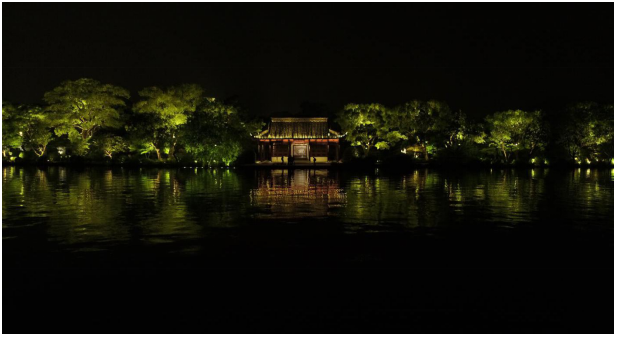

项目名称:西湖三岛亮化提升工程
申报单位:香港银河照明国际有限公司
浙江城建园林设计院有限公司

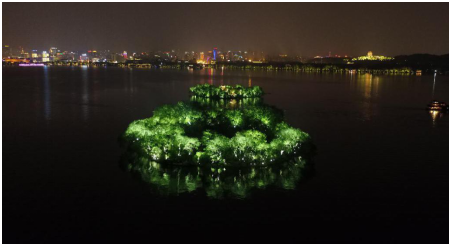

三潭印月、湖心亭及阮公墩亮化工程项目全部选用香港银河照明的灯具产品,工程项目历时半年,基本完工。湖中三岛的夜景观与整个西湖的夜景观完美融合,突出“水墨江南,湖城一体”的夜景特色。
使用2000--6000K色温,对春夏秋冬四季的灯光进行智能控制,实现可调可控、该亮则亮、欲幽则幽的“水墨江南”夜景。湖心仙隐的小瀛洲、风雅飘逸的湖心亭和“幽幽碧玉水中印”的阮公墩。每当夜幕降临,远眺湖中三岛,淡雅自然的色彩,丰富的变化组合,营造出一轮美轮美奂的湖上夜色。

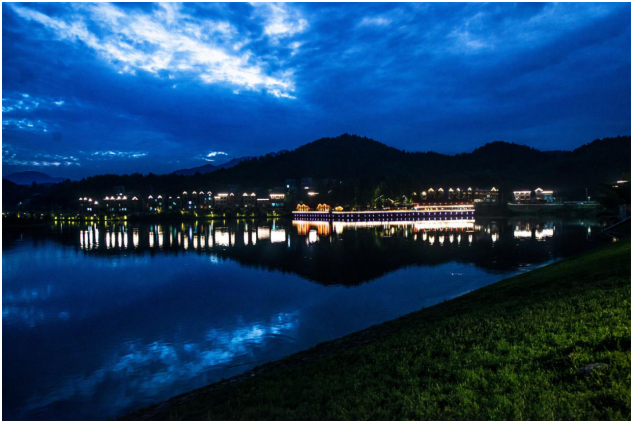

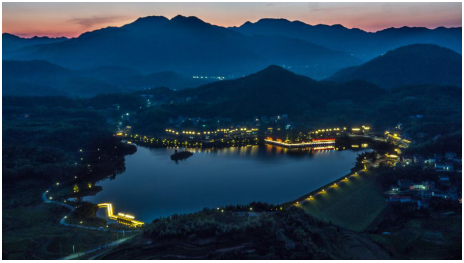

项目名称:桐庐县合岭村照明规划设计项目
申报单位:杭州纯粹照明设计有限公司
合岭村夜景规划紧紧围绕G20峰会“创新、活力、联动、包容”的主题,秉持杭州老传统的文化精髓,展示中国传统乡村文化的魅力。
此次照明规划的主题是“醉美乡村夜景”——既要符合合岭村宁静、秀雅的山水田园风貌,同时提升合岭民宿品牌价值和经济效益,是本次照明规划设计的重点、也是难点所在。除了沿湖景观与建筑的照明规划外,纯粹照明设计团队还结合当地的建筑特点,针对不同庭院风格,设计了一些取材于当地元素的灯光小品装置。并对店牌店招照明也进行了整体规划,既保留了各民宿的差异化与独特性,又能与合岭山水田园的整体风貌相呼应。

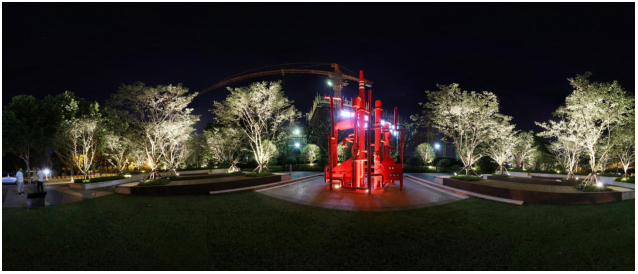

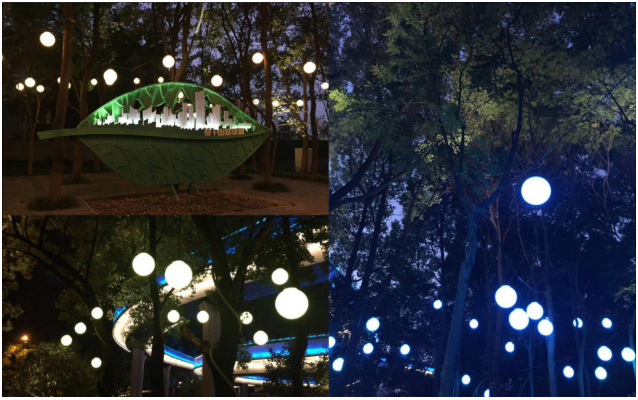

项目名称:莫干山路综合整治(大关路--石祥路段)景观照明工程
申报单位:浙江瑞林景观工程有限公司
此路段为工业遗存,楼宇较矮,重点体现景观大道的灯光,展现工业遗存文化。莫干山路上曾经有灯泡厂、化纤厂、玻璃厂、药品厂、卷烟纸厂,撑起了全省轻工业发展的半壁江山。拱墅区启动扮靓工程,提出打造现代活力产业带、开放休闲景观带和工业遗存文化带。大关路至石祥路段5.3公里长,30米宽健康步道串起10个街区小公园,15.5万方绿化供市民亲密接触。齿轮状的向日葵,铜质的大剪刀,钢管做的大灯泡,见证道路变迁的时钟……如今,13件景观小品和3个装置已在莫干山路。传承和延续,城市记忆以一种独特的方式,在车水马龙中娓娓道来。
