关于对杭州市路灯杆综合利用及节能改造项目 招标文件中技术部分征求意见的通知
发布时间：2016-4-14作者：文章来源：杭州市亮灯监管中心
各会员单位：
杭州市计划2016年对主城区范围内路灯实施路灯杆综合利用及LED节能改造，并将对项目进行公开招标。现将招标文件部分技术内容公开，征求各会员单位意见。
相关意见请于2016年4月19日下班前以word电子文档的形式发送至liangdengzhk@126.com。
联系人：刘友泉
联系电话：86980522
杭州市亮灯监管中心
2016年4月14日
附件：
2.1LED路灯基本要求
2.1.1总则
LED路灯的寿命、光通维持率、一般要求和安全要求、电磁兼容性能要求、适用工作条件要求应符合CQC3127-2013的要求，并应具备防脱落结构。LED路灯使用应符合CJJ45-2015的要求。其他性能指标应符合GB/T 24827-2015的要求。
LED模块、驱动、控制装置和智能控制模块为LED路灯的关键部件，应保证其在正常使用中安全可靠，同时符合性能指标，通过规定的试验来检验其合格性。当更换LED整灯，或LED模块、控制装置时，必须遵照相应的互换性标志进行更换。
LED路灯存在多种结构，如一体化路灯和模块化路灯；串联驱动型路灯和并联驱动型路灯；透镜式配光的路灯和反射式配光的路灯等。以下除对整灯的一般安全和性能要求外，从终端应用角度，对使用模块化结构的LED模块进行了互换性规范要求的说明。
2.1.2一般安全要求
LED整灯应满足GB7000.1-2015《灯具 第一部分：一般安全要求与试验》，以及GB7000.5《道路与街路照明灯具安全要求》
模块化LED路灯其LED模块应符合GB 24819-2009的要求。
控制装置应符合GB 19510.14-2009的要求。
防雷器或带防雷功能的控制装置应符合 GB 19510.1-2009和GB 19510.14-2009的要求。
2.1.3性能要求
2.1.3.1 LED灯具的性能要求
在进行LED灯具替换后，道路照明指标必须满足《城市道路照明设计标准》（CJJ45-2015）的要求，道路照明系统的电压、电流、功率因素须符合《电能质量公用电网谐波》（GB/T14549--93）等国家电力设计的标准要求。
LED灯具整灯L70寿命，在正常使用情况下必须达到50000hrs。
模块化LED路灯其LED路灯模块和控制装置的性能要求分别应符合GB/T 24823和GB/T 24825。
LED路灯灯具的3000小时光通维持率不低于96%，6000小时光通维持率不低于92%。
2.1.3.2控制装置的性能要求
控制装置外置型的防雷器或内置防雷器的控制装置的雷击保护要求应符合GB 18802.1-2011规定。
控制装置的无线电骚扰特性应符合GB 17743-2007的要求。
控制装置的输入谐波电流应符合GB 17625.1-2012的要求。
控制装置的电磁兼容抗扰度应符合GB/T 18595-2014的要求。
控制装置的能效应符合表1 的要求。
表1 LED控制装置能效要求
|
功率等级 |
输出功率≤60W |
输出功率＞60W |
|
最小效率（满载）（%） |
85 |
88 |
2.1.4防尘、防固体异物和防水
LED灯具整体防护等级不低于IP65。
模块化LED灯具其模块的防护等级不低于IP65。
外置式LED控制装置的防护等级不低于IP65。
外置式接插件的防护等级不低于IP65。
2.1.5重量要求
LED整灯，300W以内灯具不超过10.5kg；160W以内灯具不超过7.5kg；50W以内灯具不超过5.5kg。
采用LED模块的灯具其模块，300型LED模块重量应不大于1.2kg，200型模块重量不大于1.8kg，灯体应承受满载最大重量适配模块时的总重量。
2.1.6灯体的要求
灯体和灯杆的接口基本规格分别为（Ф48mm，Ф60mm）。
电源线接入方式采用接线端子进行连接，灯体需要有防水电源腔结构。
灯具壳体采用高压铸铝，▲不得采用型材。
2.1.7LED模块的互换性要求
2.1.7.1机械互换性
LED路灯结构中，灯体为LED模块提供支撑与连接固定，LED模块通过安装檐与灯体进行安装固定，在满足照度及亮度要求的前提下，一个LED路灯可包括一个或多个LED模块。
机械互换结构包括：LED模块与灯体的连接、控制装置与灯体的连接。
注：安装檐位置与LED模块的安装排列方式示例见附表一。
2.1.7.1.1安装与连接
LED模块在灯体上的固定采用两颗内六角M4不锈钢防脱螺丝，要求连接紧固可靠。螺纹连接结构参照GB/T 9146-2003。
灯体必须包含电源腔，电源腔结构参见文中相关灯体结构。电源腔中的控制装置出线端引出线通过接插件与LED模块连接。
模块偏光方向与模块接线端的位置关系：对于非对称型配光的LED模块，LED模块出光面朝下时，定义非对称配光方向上的偏光方向为正向，将此方向逆时针转动90°所指向的LED模块的一端，定义为接线端；对于对称型配光的LED模块，不作要求，如图2.4所示。

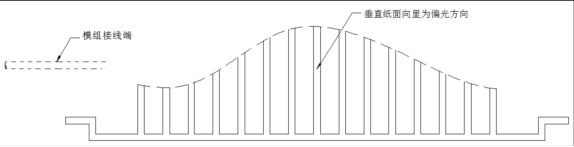

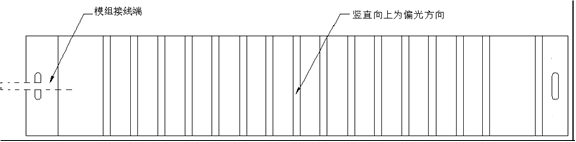

图2.4LED模块接线端示意图
注：上图模块的左端为接线端。
灯体布线端应在接线端同侧。

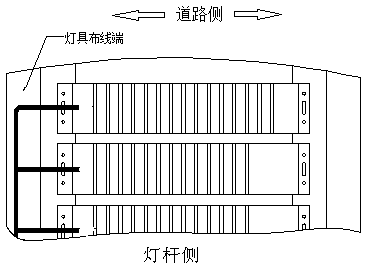

图2.5灯体布线方位规范图
2.1.7.1.2 LED模块结构
LED模块必须包含光源、光学器件、散热器及接插件。
LED模块的外形尺寸如图2.6所示，结构尺寸要求应满足表2-2的要求。安装檐应平整无异物，避免影响LED模块的安装和拆卸。
上述尺寸的公差符合GB/T 1800.2的规定。

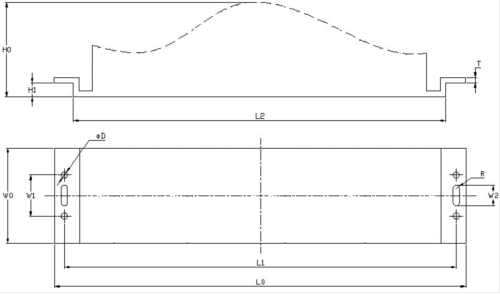

图2.6 LED模块形状及尺寸图
注：允许在模块上打其他孔
注：图2.6、表 2中，L0为LED模块最大长度；W0为LED模块最大宽度；W1 为 LED 模块螺孔的孔距；H0为LED模块最大高度(包括LED模块线缆正常弯曲时的高度)；L1为LED模块安装的螺孔中心间距； H1为LED模块安装檐底面到光源基板安装面的高度； R/W1为LED模块安装孔，用2颗M4的内六角不锈钢防脱螺丝固定；L2为LED模块发光面长度；T为LED模块的安装檐厚度。考虑到LED模块的兼容性，允许在LED模块上预留备用孔D。
2.1.7.1.3灯体结构
灯体必须包含电源腔、连接控制装置和LED模块的线缆及接插件。
灯体与LED模块之间的装配尺寸如图2.7及表2-4所示。

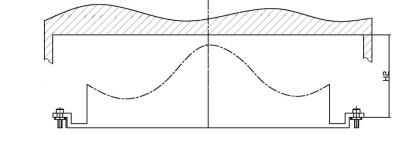

图2.7灯体结构及尺寸要求范围表单位为毫米
表2-4灯体结构及尺寸要求范围表（单位：mm）
|
尺寸 代号 |
A型 |
B型 |
||||||
|
最小值 |
基本值 |
最大值 |
允许偏差 |
最小值 |
基本值 |
最大值 |
允许偏差 |
|
|
JJ1 |
/ |
286 |
/ |
±0.20 |
/ |
186 |
/ |
±0.20 |
|
JJ2 |
/ |
30 |
/ |
±0.20 |
/ |
60 |
/ |
±0.20 |
|
JJ3 |
45 |
|
80 |
/ |
95 |
/ |
100 |
/ |
|
JJ4 |
/ |
M4 |
/ |
/ |
/ |
M4 |
/ |
/ |
|
JJ5 |
/ |
275 |
/ |
±0.52 |
/ |
175 |
/ |
±0.40 |
|
H2 |
80 |
/ |
/ |
/ |
80 |
/ |
/ |
/ |
注：图2.7、表2-4中JJ1和JJ2为灯具内安装LED模块的孔间距；JJ3为两相邻LED模块的安装孔间距；JJ4为灯体上安装LED模块的螺纹孔；JJ5为灯体上LED模块安装槽尺寸； H2为灯体内LED模块预留空间高度。
灯体与控制装置的装配尺寸如图2.8及表2-5所示。

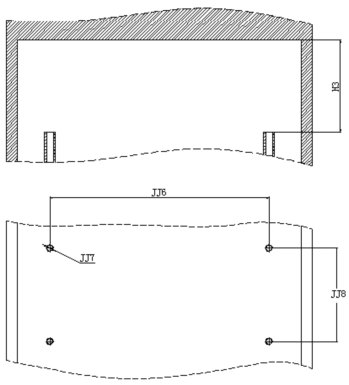

图2.8灯体与控制装置装配尺寸图
表2-5灯体结构及尺寸要求范围表（单位：mm）
|
尺寸代号 |
最小值 |
基本值 |
最大值 |
允许偏差 |
|
JJ6 |
/ |
260 |
/ |
±0.20 |
|
JJ7 |
/ |
M4 |
/ |
/ |
|
JJ8 |
/ |
120 |
/ |
±0.20 |
|
H3 |
80 |
/ |
/ |
/ |
注：图2.8、表2-5中，,JJ6和JJ8为灯体内控制装置的安装孔间距；JJ7为灯体上控制装置安装螺纹孔，H3为灯体内安装控制装置的空间高度尺寸。
2.1.7.1.4控制装置结构
控制装置的尺寸应保证能与灯体电源腔匹配安装。如果出线端使用接插件，则接插件出线长度（包含接插件顶端）应符合图2.9及表2-6要求。

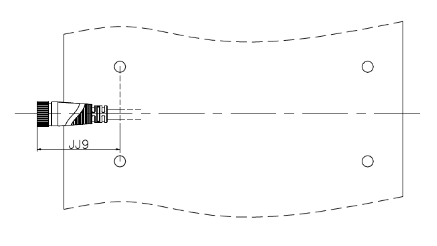

图2.9控制装置出线端尺寸图
表2-6控制装置出线端要求表（单位：mm）
|
尺寸代号 |
最小值 |
最大值 |
允许偏差 |
|
JJ9 |
140 |
180 |
|
注：可采用转接件，转接件视为控制装置的一部分，转接件的长度不超过270mm，宽度不超过130mm。
2.1.7.1.5防雷器尺寸要求
独立安装方式的防雷器尺寸应保证能与灯体匹配安装。
表2-7防雷器尺寸要求表（单位：mm）
|
尺寸代号 |
最小值 |
最大值 |
允许偏差 |
|
长 |
/ |
80 |
/ |
|
宽 |
/ |
40 |
/ |
|
高 |
/ |
40 |
/ |
2.1.7.2光学互换性
2.1.7.2.1光通量
LED模块的额定光通量为4500lm、5400lm。实测值应不低于额定光通量的95%，不大于额定光通量的110%。
LED路灯进行模块更换时，模块的光通量规格应相符，分散式模块的LED封装件的数量允许偏差30%，集中式模块的LED封装件数量必须一致。
2.1.7.2.2光分布
LED模块生产商应明确产品的配光曲线和设计使用环境，例如道路照明设计使用灯杆高度和安装要求。产品的配光曲线应与标称值一致。 LED模块的光分布，应满足IESNA RP-8-00所规定的配光要求，见表2-8,其中黑体部分为常用配光类型。
表2-8 LED模块配光类型
|
横向展宽分布 |
不同纵向投射时的偏光类型 |
||
|
短投射 45°≤γ＜66° |
中投射 66°≤γ＜75° |
长投射 75°≤γ＜80° |
|
|
Ⅰ类 |
1S |
1M |
1L |
|
Ⅱ类 |
2S |
2M |
2L |
|
Ⅲ类 |
3S |
3M |
3L |
|
IV类 |
4S |
4M |
4L |
2.1.7.2.3色度要求
LED模块的显色指数分为70和80两种，允许偏差负3。
▲LED模块色温使用3500K±100K。
2.1.7.3电气互换性
2.1.7.3.1输入电压与频率
LED控制装置正常工作电压范围220V±20%，工作频率50Hz。
2.1.7.3.2输出功率、输出电流与输出电压范围
LED模块对应的控制装置电流与电压范围应符合表2-10、表2-11中的要求。
表2-10 4500lmLED模块对应控制装置参数要求（允许功率偏差10%）
|
LED模块数量 |
电源额定功率 |
电流（mA） |
电压范围（V） |
|
|
4500lm |
瓦（W） |
I额定 |
V最小 |
V最大 |
|
1 |
|
700mA |
30V |
60V |
|
50 |
860mA |
25V |
47V |
|
|
|
1050mA |
25V |
40V |
|
|
2 |
|
700mA |
72V |
142V |
|
100 |
860mA |
61V |
116V |
|
|
|
1050mA |
57V |
95V |
|
|
3 |
|
700mA |
107V |
214V |
|
150 |
860mA |
97V |
174V |
|
|
|
1050mA |
97V |
143V |
|
|
4 |
|
700mA |
143V |
285V |
|
200 |
860mA |
146V |
244V |
|
|
|
1050mA |
133V |
190V |
|
|
5 |
|
700mA |
171V |
357V |
|
240 |
860mA |
183V |
290V |
|
|
|
1050mA |
170V |
238V |
|
|
6 |
|
1050mA |
200V |
304V |
|
300 |
1400mA |
137V |
228V |
|
|
|
2100mA |
90V |
152V |
|
表2-11 5400lmLED模块对应控制装置参数要求
|
LED模块数量 |
电源额定功率 |
电流（mA） |
电压范围（V） |
|
|
5400lm |
瓦（W） |
I额定 |
V最小 |
V最大 |
|
1 |
|
700mA |
43V |
86V |
|
100 |
860mA |
35V |
70V |
|
|
|
1050mA |
35V |
57V |
|
|
2 |
|
700mA |
107V |
214V |
|
150 |
860mA |
97V |
174V |
|
|
|
1050mA |
97V |
143V |
|
|
3 |
|
700mA |
143V |
285V |
|
200 |
860mA |
146V |
244V |
|
|
|
1050mA |
133V |
190V |
|
|
4 |
|
700mA |
171V |
357V |
|
240 |
860mA |
183V |
290V |
|
|
|
1050mA |
170V |
238V |
|
|
5 |
|
1050mA |
200V |
304V |
|
300 |
1400mA |
137V |
228V |
|
|
|
2100mA |
90V |
152V |
|
当LED控制装置与额定功率的LED模块（或模拟负载）搭配在交流220V额定电压和频率下工作，实测线路功率因数不低于0.9。
2.1.7.4接插件互换性
2.1.7.4.1接插件结构和尺寸要求
LED模块与灯体之间通过带插接式防水接插件的软线或软缆进行电气连接。接插件包括连接器公端与连接器母端，与LED模块输入端引出线相连接的为接插件的公端；与灯体内部的驱动电路输出端引出线相连接的为接插件的母端。接插件的公端和母端引线方式必须符合图2.10所示要求。
图2.10公端和母端引线示意图
正负端引线颜色要求：正极引线颜色为棕色，负极引线颜色为浅蓝色。
接插件结构规格采用两芯线，公端插针和母端插孔结构要求如下图2.11所示，尺寸要求见表2-12。

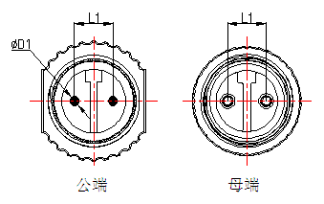

图2.11接插件公端与母端结构示意图
表2-12接插件公端和母端尺寸要求（单位：mm）
|
尺寸代号 |
基本尺寸 |
允许偏差 |
|
L1 |
6.3 |
±0.05 |
|
D1 |
1.5 |
±0.03 |
2.1.7.4.2接插件配合端尺寸要求
接插件公端和母端配合尺寸，其结构分别如图2.12和图2.13所示，尺寸分别如表2-13和表2-14。

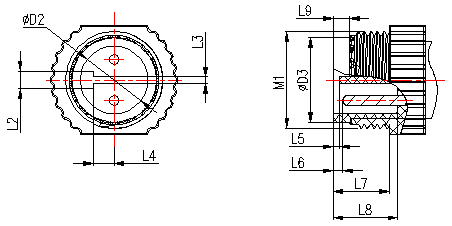

图2.12接插件公端配合尺寸
表2-13接插件公端尺寸要求（单位：mm）
|
尺寸代号 |
最小尺寸 |
基本尺寸 |
最大尺寸 |
允许偏差 |
|
D2 |
10.20 |
/ |
/ |
/ |
|
D3 |
/ |
13.00 |
/ |
±0.10 |
|
L2 |
/ |
2.70 |
/ |
±0.10 |
|
L3 |
/ |
1.00 |
/ |
±0.10 |
|
L4 |
/ |
3.20 |
/ |
+0.25 |
|
L5 |
/ |
1.00 |
/ |
±0.20 |
|
L6 |
/ |
1.50 |
/ |
±0.30 |
|
L7 |
8.60 |
/ |
/ |
/ |
|
L8 |
9.00 |
/ |
/ |
/ |
|
L9 |
/ |
/ |
3.00 |
/ |
|
M1 |
|
M15 |
|
/ |
注：尺寸代码M1的螺距为1mm。

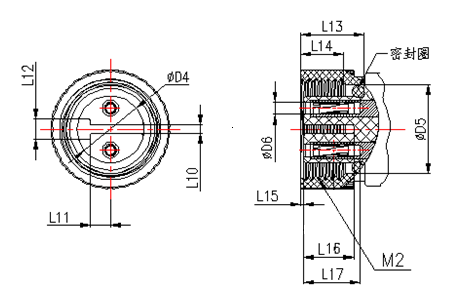

图2.13接插件母端配合尺寸
表2-14接插件母端尺寸要求（单位：mm）
|
尺寸代号 |
最小尺寸 |
基本尺寸 |
最大尺寸 |
允许偏差 |
|
D4 |
/ |
/ |
10.10 |
/ |
|
D5 |
/ |
13.30 |
/ |
±0.10 |
|
D6 |
/ |
1.80 |
/ |
±0.20 |
|
L10 |
/ |
1.30 |
/ |
±0.15 |
|
L11 |
/ |
3.00 |
/ |
±0.15 |
|
L12 |
/ |
3.00 |
/ |
+0.15 -0.10 |
|
L13 |
/ |
9.50 |
/ |
±0.20 |
|
L14 |
6.40 |
/ |
/ |
/ |
|
L15 |
/ |
0.50 |
/ |
±0.15 |
|
L16 |
7.40 |
/ |
/ |
/ |
|
L17 |
7.50 |
/ |
/ |
/ |
|
M2 |
|
M15 |
|
/ |
注1：尺寸代码M2的螺距为1mm
2.1.7.4.3接插件外形尺寸要求
LED控制装置接插件公端和母端外形尺寸如下图2.14和图2.15要求。

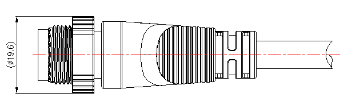

图2.14接插件的公端外形要求

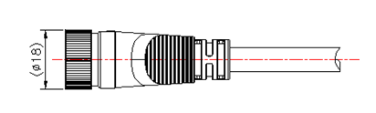

图2.15接插件的母端外形要求
2.1.8LED电源调光接口要求
LED驱动电源的调光接口与智能控制模块连接，然后接入智能远程控制系统。LED驱动电源与智能控制模块的调光接口可使用直流0-10V方式。
LED驱动电源的0-10V调光接口（智能接口），曲线如图2.16所示，调光电压为0-1V对应输出电流为10%，调光电压大于9V对应输出电流为100%，1V-9V之间从10%到100%线性变化。接口符合IEC 60929 相关要求。
图2.16 LED驱动电源调光曲线
根据需要现场演示。
说明： 1）▲投标人应取得所投LED灯具的生产厂家针对本项目的唯一性书面授权书，并在投标文件中提供。
2）提供所投LED灯具样灯1套，与投标文件一起递交。
3）投标文件中提供所投LED灯具的产品检测报告（第三方检测机构出具）。
